RésiScan

Chacune des 32 électrodes peut être configurée comme émettrice ou réceptrice au cours d'une séquence de mesure. L'injection et la mesure se font par paire d'électrodes, ce qui permet d'exécuter automatiquement les configurations classiques (Wenner, Schlumberger, dipôle-dipôle, etc.) à partir d'un simple fichier de séquence.

Le générateur produit un signal créneau carré avec deux modes de régulation : à tension d'injection (Vab) ou à courant d'injection (Iab) constant. La durée des créneaux, le nombre d'alternances et l'option de polarisation induite (passage à zéro entre ON+ et ON-) sont entièrement paramétrables.

Côté réception, le RésiScan mesure les différences de potentiel de 0 à ±10 V avec une résolution de 10 µV sur Vmn, 10 mV sur Vab et 10 µA sur le courant. L'échantillonnage à 500 Hz garantit une caractérisation fine de chaque créneau, y compris en polarisation induite.

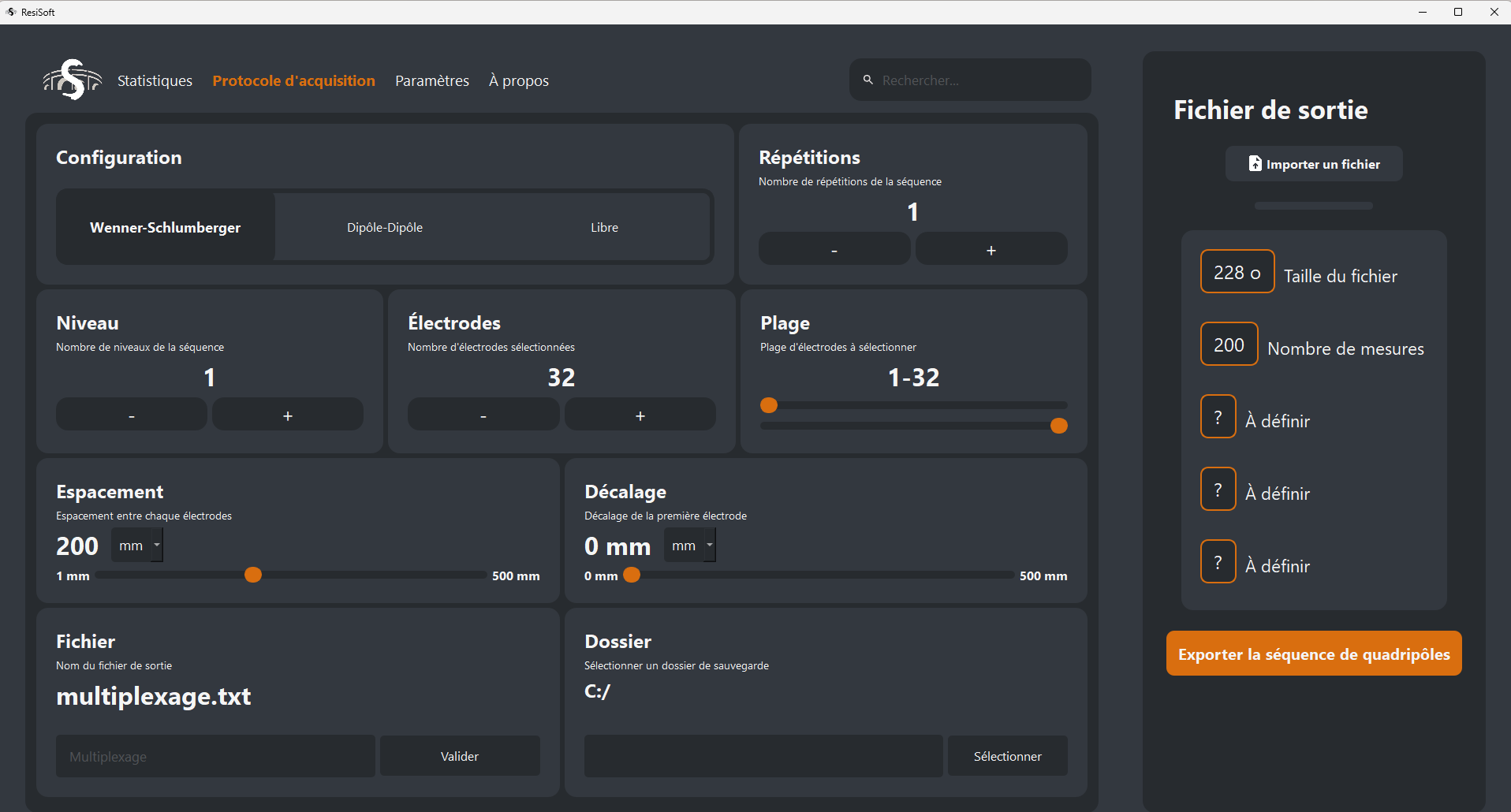

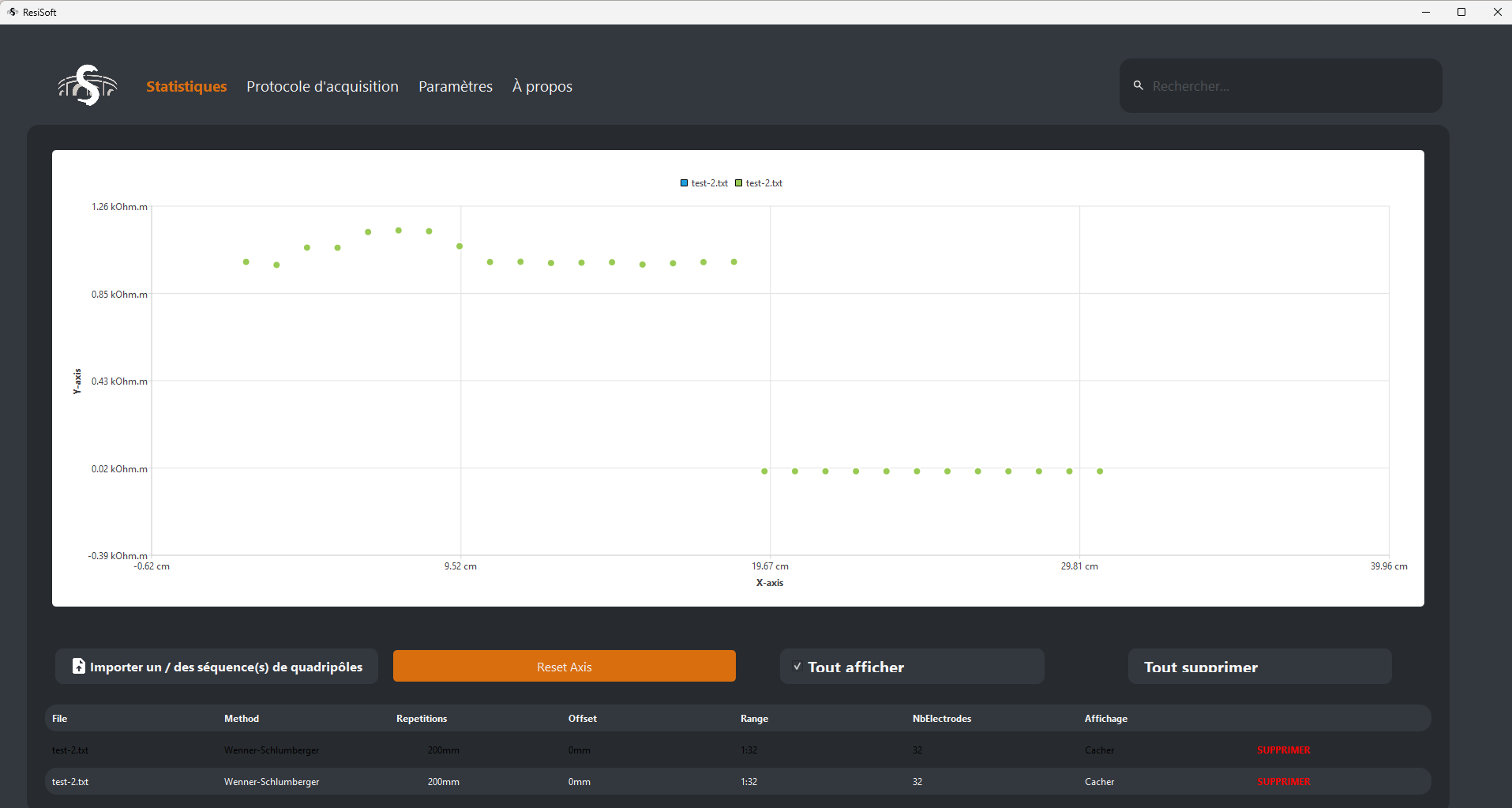

Un serveur web intégré, accessible directement par USB ou via votre réseau Ethernet, permet de configurer les paramètres d'injection et d'acquisition, lancer les séquences, suivre en direct les valeurs mesurées et exécuter le test de résistance de contact des 32 électrodes. Les résultats sont automatiquement exportés vers un serveur FTP.

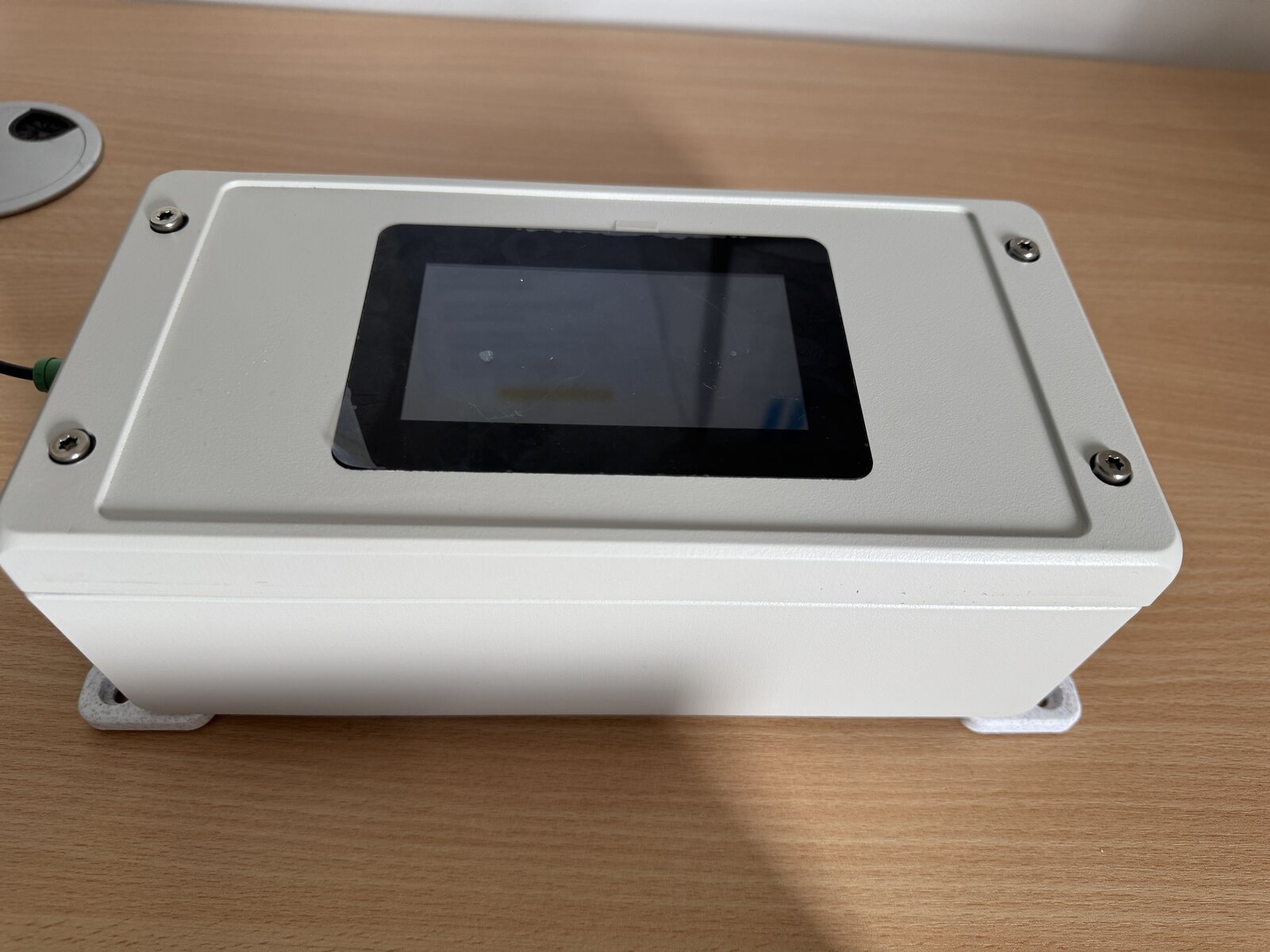

L'écran LCD tactile 4.3″ (480×272) intégré au boîtier permet un usage terrain sans ordinateur : suivi en temps réel des tensions et courants, configuration rapide de 4 électrodes en mode manuel, consultation des séquences enregistrées et informations système (IP, FTP, firmware).

Une carte microSD embarquée conserve les fichiers de séquence, les configurations et l'ensemble des résultats. Trois modes sont disponibles : Manuel pour une mesure ponctuelle sur 4 électrodes, Séquence pour exécuter un fichier complet de multiplexage, et Monitoring pour répéter automatiquement jusqu'à 3 séquences à intervalles configurables.
